一、MCIMX6Y2DVM05AA 芯片應用場景與技術特性

• 信號協議轉換：將 HDMI、USB-C 等輸入信號轉換為統一數據格式
• 畫面同步算法：實現跨設備（手機、電腦、投影儀）的幀同步控制
• 加密傳輸處理：對音視頻數據進行加密以防止信號竊取

二、解密技術核心路徑與操作細節

（一）硬件級解密：物理攻擊與 FIB 技術應用

1. 芯片開蓋與晶圓暴露

• 操作環境：需在千級無塵室中使用精密開蓋設備（如激光切割機），避免粉塵污染晶圓電路

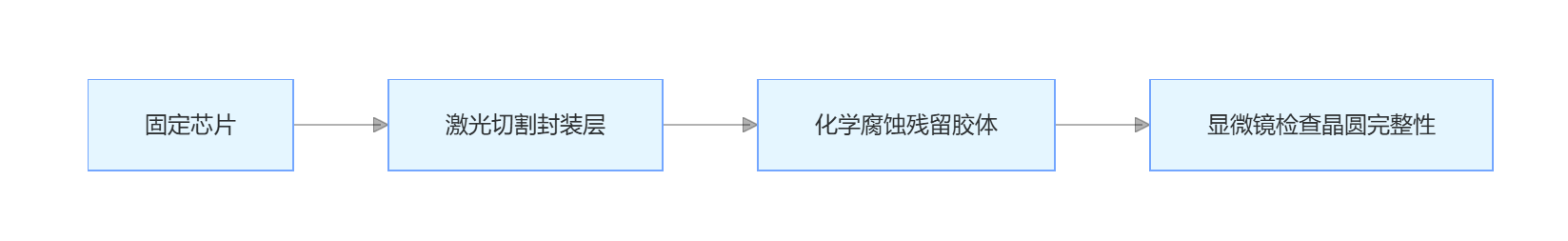

• 關鍵步驟：

示意圖：開蓋后的晶圓表面可見金屬布線層，關鍵加密模塊通常位于中心區域

2. 聚焦離子束（FIB）電路修改

• 目標電路：定位負責固件校驗的邏輯單元（如 CRC 校驗?zāi)K的使能信號）
• 操作示例：
  c

  // 偽代碼：通過FIB切斷校驗?zāi)K供電線路
  FIB.beam_voltage = 30kV  // 離子束電壓
  FIB.move_to(0x1234, 0x5678)  // 定位熔絲位坐標
  FIB.etcher(50nm, 20nm)  // 蝕刻金屬連線



  操作后可繞過固件校驗，直接讀取未解密的 Flash 數據。

（二）軟件級解密：漏洞利用與協議逆向

1. 調試接口突破（假設 JTAG 未完全禁用）

• 工具鏈：使用 OpenOCD 等開源調試工具，嘗試獲取芯片控制權
• 關鍵命令序列：
  bash

  # 連接芯片JTAG接口
  openocd -f interface/stlink-v2.cfg -f target/arm926ejs.cfg
  # 繞過安全檢查讀取內存
  monitor arm926ejs_scan 0x40000000 0x1000  // 讀取0x40000000開始的4KB數據


2. 加密算法逆向分析

1. 捕獲芯片啟動時的明文數據（如固定格式的幀頭）
2. 對比加密前后的內存數據，定位密鑰存儲區域
3. 利用差分功耗分析（DPA）等側信道攻擊技術，破解動態密鑰

三、合法場景下的解密實施指南（以設備升級為例）

（一）前置條件確認

• 權利證明：持有設備所有權證明或芯片授權使用協議
• 工具準備：

  設備名稱	用途	示例型號
  探針臺	晶圓級信號采集	Cascade Microtech
  邏輯分析儀	時序信號分析	Tektronix MSO5B
  FIB 系統	電路修改	Zeiss Crossbeam 5

（二）實施步驟分解

1. 固件鏡像獲取
   • 通過調試接口 dump 整個 Flash 區域（約 512MB），保存為.bin 文件
   python

   # Python腳本片段：分段讀取Flash
   def flash_dump(start_addr, size):
       data = b""
       for addr in range(start_addr, start_addr+size, 4096):
           chunk = jtag_read(addr, 4096)
           data += chunk
       return data


2. 校驗和繞過
   • 定位固件頭部的校驗和字段（通常位于 0x00000010-0x00000013）
   • 使用 Hex 編輯器將校驗和強制修改為 0xFFFFFFFF，跳過啟動時的合法性檢查
3. 功能模塊解析
   • 利用反匯編工具（如 Ghidra）分析核心函數：
     c

     // 反匯編識別出的同屏同步函數
     void frame_sync(uint8_t *src_buffer, uint8_t *dst_buffer) {
         for(int i=0; i<1920*1080*3; i++) {
             dst_buffer[i] = src_buffer[i] ^ 0xAB;  // 簡單異或加密
         }
     }


四、法律風險與合規操作紅線

1. 權利清晰：僅限自有設備或獲得明確授權的場景
2. 目的合法：僅限技術研究、設備維護、合規升級
3. 數據受控：解密獲取的代碼需在企業內部合規數據庫中加密存儲，禁止對外傳播

（二）企業應對建議

• 優先聯系芯片原廠獲取技術支持，避免自行解密引發糾紛
• 若必須解密，建議聘請具備資質的第三方安全機構執行，并簽署保密協議

結語
