什么是 Arduino？

Arduino 是一個開源硬件平臺，具有內置的編程支持。不需要額外的硬件或軟件（例如 Hex 刻錄機）將您的程序（即 hex 文件）傳輸?shù)?Arduin0。為基本操作連接了所有必要的外圍設備。它基于簡單的 AVR 微控制器。

Arduino 是當今一個不斷發展的行業，其背后的主要原因是絕大多數庫。用戶不必再次發明輪子。長而傳統的代碼現在已經減少到幾行。它易于使用并提高生產力。Arduino 可用于制作各種采用模擬和數字輸入的項目，并且可以輕松地與不同的硬件（如開關、編碼器、傳感器、電機、繼電器等）連接。

Arduino 板 PCB 設計和原理圖可在互聯網社區和博客上免費獲得，也可以從各自的賣家處購買，其集成開發環境可免費下載，此 IDE 的不同版本可用于使其與不同的操作系統（操作系統）兼容，如 Mac、Windows 等。

為什么選擇 Arduino？

1） Arduino 有內置的編程器來燒錄十六進制文件，對于大多數初學者來說，單獨購買微控制器和刻錄機是非常煩人的，有時很煩人，當糟糕的硬件有一點隱藏的斷線時，你會浪費大量寶貴的時間。

2） 它是開源的，因此整個世界開發人員不斷致力于升級和修復其錯誤，因此它的支持在全球范圍內隨時可用。

3） 數量最多的庫是免費提供的，因此人們不需要編寫大量基本代碼來運行。

4） Arduino 支持許多不同的擴展板，這些擴展板可以通過公對母接頭連接到基本的 Arduino 板。它減少了傳統布線，并且出錯的機會更少。它還節省空間和功耗。

上述所有功能通常不適用于單個獨立微控制器。這就是 Arduino 受到業余愛好者和專業人士喜愛的原因。

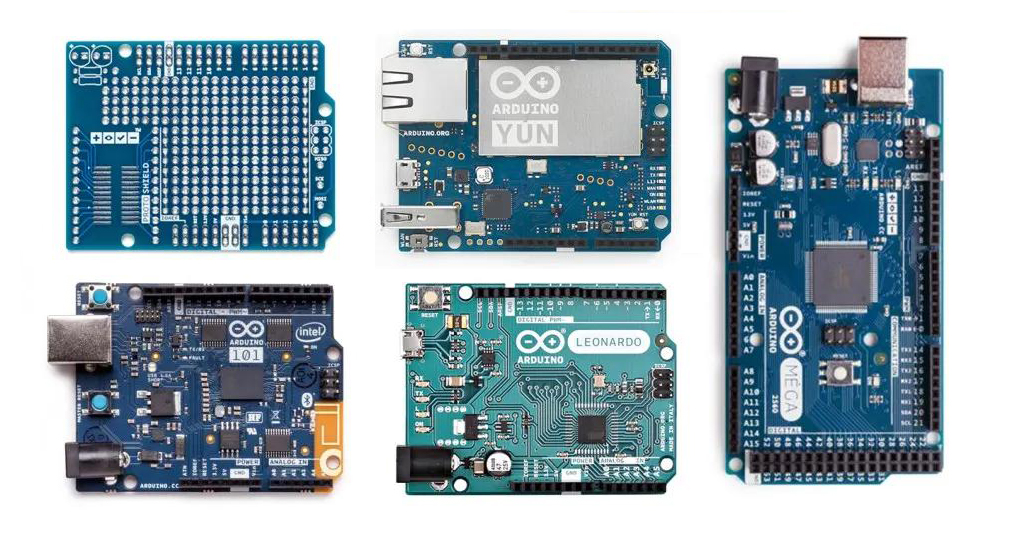

Arduino 的類型：

Arduino 有很多板子，從基本的 Arduino UNO 開始，到 Arduino mega、ArduinoFio、Lily Pad等。

• Arduino UNO
• Arduino Mega
• Arduino Duemilanove
• Arduino FIo
• Lily Pad Arduino
• Aurdino Extreme V2

和許多其他板。

Arduino UNO 的功能

Arduino UNO 的顯著特點是：

• 微控制器 （MCU） ATmega328
• 工作電壓 （DC） 5V
• 輸入電源電壓 （外部） 6-20VDC （MAX）
• 推薦輸入電源電壓 （DC） 7-12V
• 數字輸入/輸出 （I/O） 引腳數量 14
• PWM（脈寬調制）輸出 6（引腳 3、5、6、9、10 和 11）
• 輸入引腳（模擬） 6 （A0-A5）
• 直流電流（最大值） 40 mA （每個 I/O 引腳）
• 3.3V 引腳的直流電流 50 mA
• 閃存 32 KB （ATmega328） （ 0.5 KB 由引導加載程序使用）
• 時鐘速度（陶瓷諧振器） 16 MHz
• SRAM（內存）2 KB （ATmega328 MCU）
• EEPROM（內存）1 KB （ATmega328 MCU）

Arduino 編程 – 分步

Aurdino 編程（第一個程序）)

讓我們從 Arduino UNO 開始，它很簡單，它基于 Atmega 328 微控制器

現在從 Arduino First 基本程序開始。

從 www.arduino.cc 下載 Arduino IDE，安裝它，然后雙擊軟件圖標運行。

基礎 Arduino 編程函數語句：

Arduino 編碼有兩個主要塊。其中一個稱為 void setup，另一個是 void loop。在 void setup 中，我們定義哪個 pin 應該是 input 和 output。它用于初始化變量并開始使用庫。

代碼的第二個塊是 void loop。它包含放在括號內的所有代碼和邏輯（它將無休止地重復）。

現在讓我們編寫一段LED閃爍代碼：

代碼解釋?zhuān)?/span>

這段代碼將定義引腳13為內部LED，并設置它為輸出模式，然后通過循環不斷地將其設置為高電平（點亮LED）和低電平（熄滅LED），并在每次狀態改變之間加入1秒（1000毫秒）的延遲。

此代碼在setup()函數中初始化了引腳配置，在loop()函數中實現了LED的閃爍邏輯。loop()函數會不斷重復執行，因此LED將會持續地以1秒間隔進行亮滅交替。如果您想更改閃爍速度，只需調整delay()函數中的參數值即可。

內部 LED = 13;

這里 13 是引腳號，LED 是該引腳的新名稱，現在我們可以訪問具有兩個名稱的同一引腳。

PinMode（x，y） 函數：

我們想編寫代碼來使 LED 閃爍。PinMode （X， Y） 函數：此函數接受 2 個參數

1） 密碼名稱或號碼 （X）

2） 定義為輸出或輸入 （y）

示例：pinMode（led，OUPUT）

上述語句將 Led 定義為 output。

digitalWrite（x，y） 函數：

此函數將 Digital 1 或 0 寫入此函數參數中定義的引腳。此函數還接受 2 個參數

• 引腳編號或名稱
• 是寫 “Low” 還是 “High”

例：

數字寫入（LED，HIGH）

上述語句將在名為 LED 的引腳上寫入 +5 伏特。

延遲功能：

這是 Arduino IDE 的內置功能。它只有一個參數，即它給出以毫秒為單位的延遲。

例：

延遲 （1000）;

那么這個函數會給我們 1000 毫秒的延遲。

上傳代碼

現在單擊按鈕（如下圖所示）將程序加載到 Arduino 板。大功告成！
